如何用树莓派搭建一个颗粒物传感器

2019-06-05
3分钟阅读时长

用树莓派、一个廉价的传感器和一个便宜的屏幕监测空气质量。

大约一年前,我写了一篇关于如何使用树莓派和廉价传感器测量空气质量的文章。我们这几年已在学校里和私下使用了这个项目。然而它有一个缺点:由于它基于无线/有线网,因此它不是便携的。如果你的树莓派、你的智能手机和电脑不在同一个网络的话,你甚至都不能访问传感器测量的数据。

为了弥补这一缺陷,我们给树莓派添加了一块小屏幕,这样我们就可以直接从该设备上读取数据。以下是我们如何为我们的移动细颗粒物传感器搭建并配置好屏幕。

为树莓派搭建好屏幕

亚马逊、阿里巴巴以及其它来源有许多可以买到的树莓派屏幕,从 ePaper 屏幕到可触控 LCD。我们选择了一个便宜的带触控功能且分辨率为 320*480 像素的3.5英寸 LCD,可以直接插进树莓派的 GPIO 引脚。3.5 英寸屏幕和树莓派几乎一样大,这一点不错。

当你第一次启动屏幕打开树莓派的时候,会因为缺少驱动屏幕会保持白屏。你得首先为屏幕安装合适的驱动。通过 SSH 登入并执行以下命令:

$ rm -rf LCD-show
$ git clone <https://github.com/goodtft/LCD-show.git>
$ chmod -R 755 LCD-show
$ cd LCD-show/

为你的屏幕执行合适的命令以安装驱动。例如这是给我们 MPI3501 型屏幕的命令:

$ sudo ./LCD35-show

这行命令会安装合适的驱动并重启树莓派。

安装 PIXEL 桌面并设置自动启动

以下是我们想要我们项目能够做到的事情:如果树莓派启动,我们想要展现一个有我们空气质量测量数据的网站。

首先,安装树莓派的PIXEL 桌面环境

$ sudo apt install raspberrypi-ui-mods

然后安装 Chromium 浏览器以显示网站:

$ sudo apt install chromium-browser

需要自动登录以使测量数据在启动后直接显示;否则你将只会看到登录界面。然而树莓派用户并没有默认设置好自动登录。你可以用 raspi-config 工具设置自动登录:

$ sudo raspi-config

在菜单中,选择:“3 Boot Options → B1 Desktop / CLI → B4 Desktop Autologin”。

在启动后用 Chromium 打开我们的网站这块少了一步。创建文件夹 /home/pi/.config/lxsession/LXDE-pi/

$ mkdir -p /home/pi/config/lxsession/LXDE-pi/

然后在该文件夹里创建 autostart 文件:

$ nano /home/pi/.config/lxsession/LXDE-pi/autostart

并粘贴以下代码:

#@unclutter
@xset s off
@xset -dpms
@xset s noblank

# Open Chromium in Full Screen Mode
@chromium-browser --incognito --kiosk <http://localhost>

如果你想要隐藏鼠标指针,你得安装 unclutter 包并移除 autostart 文件开头的注释。

$ sudo apt install unclutter

移动颗粒物传感器

我对去年的代码做了些小修改。因此如果你之前搭建过空气质量项目,确保用原文章中的指导为 AQI 网站重新下载脚本和文件。

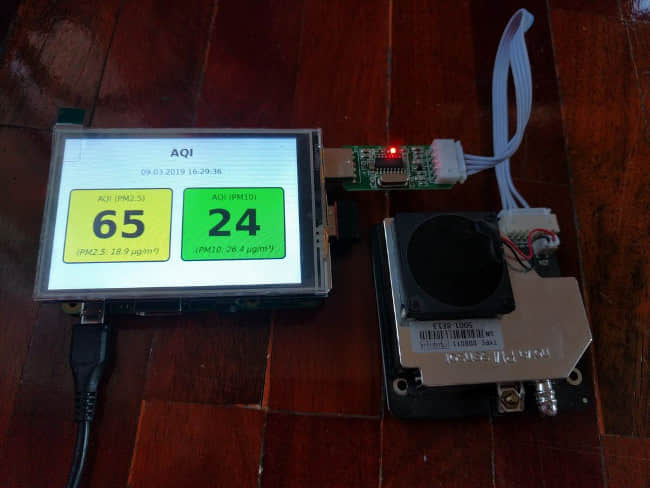

通过添加触摸屏,你现在拥有了一个便携的颗粒物传感器!我们在学校用它来检查教室里的空气质量或者进行比较测量。使用这种配置,你无需再依赖网络连接或 WLAN。你可以在任何地方使用这个小型测量站——你甚至可以使用移动电源以摆脱电网。


这篇文章原来在 开源学校解决方案 Open Scool Solutions 上发表,获得许可重新发布。


via: https://opensource.com/article/19/3/mobile-particulate-matter-sensor

作者:Stephan Tetzel 选题:lujun9972 译者:tomjlw 校对:wxy
