LUN是逻辑单元号,它与iSCSI存储服务器共享。iSCSI 目标器通过TCP/IP网络共享它的物理驱动器给发起程序(initiator)。这些来自一个大型存储(SAN:Storage Area Network)的驱动器集合称作LUN。在真实环境中LUN是在LVM中定义的,因为它可以按需扩展。

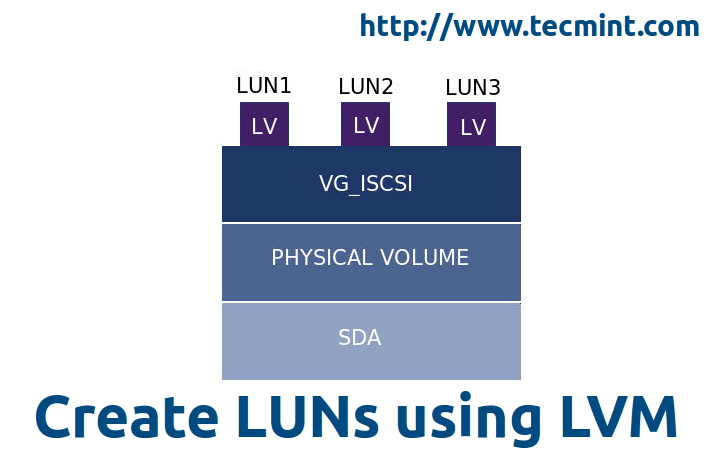

Create LUNS using LVM in Target Server

在目标器中使用 LVM 创建 LUN

为什么使用LUN?

LUN用于存储,SAN存储大多数由LUN的集群来组成存储池,LUN由目标器的几块物理驱动器组成。我们可以使用LUN作为系统物理驱动器来安装操作系统,LUN可以用在集群、虚拟服务器、SAN中。在虚拟服务器中使用LUN的主要用途是作为操作系统的存储。LUN的性能和可靠性根据在创建目标存储服务器时所使用的驱动器决定。

前置阅读

要了解创建iSCSI 目标器,点击下面的链接。

主服务器设置

系统信息和网络设置部分与前文的iSCSI 目标器相同 - 我们在相同的服务器上定义LUN。

  • 操作系统 – CentOS 6.5 (Final)
  • iSCSI 目标器 IP – 192.168.0.200
  • 使用的端口 : TCP 860, 3260
  • 配置文件 : /etc/tgt/targets.conf

在iSCSI 目标器使用LVM创建LUN

首先,用fdisk -l命令找出驱动器的列表,这会列出系统中所有分区的列表。

# fdisk -l

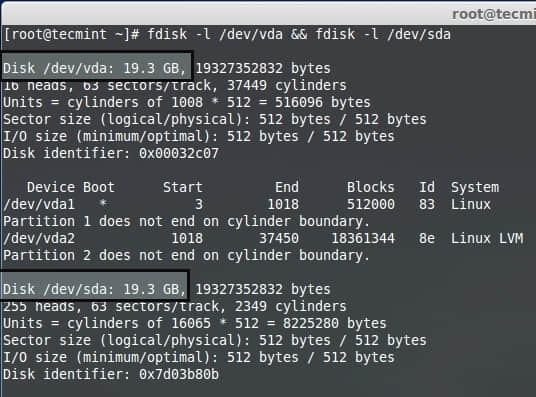

上面的命令只会给出基本系统的驱动器信息。为了得到存储设备的信息,使用下面的命令来得到存储设备的列表。

# fdisk -l /dev/vda && fdisk -l /dev/sda

List Storage Drives

列出存储设备

注意:这里vda是虚拟机硬盘,因为我使用的是虚拟机来用于演示,/dev/sda 是额外加入的存储。

第一步: 创建用于LUN的LVM驱动器

我们使用**/dev/sda**驱动器来创建LVM。

# fdisk -l /dev/sda

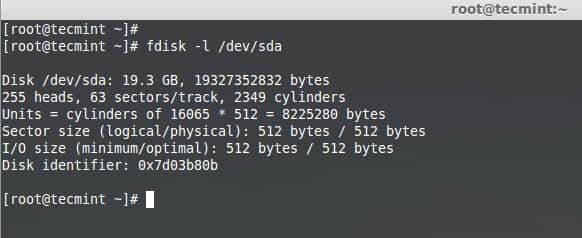

List LVM Drive

列出LVM驱动器

现在让我们使用如下fdisk命令列出驱动器分区。

# fdisk -cu /dev/sda

  • 选项 ‘-c’ 关闭DOS兼容模式。
  • 选项 ‘-u’ 用于列出分区表时给出扇区而不是柱面的大小。

使用n创建新的分区。

Command (m for help): n

使用p创建主分区。

Command action
   e   extended
   p   primary partition (1-4)

给我们创建的分区一个分区号。

Partition number (1-4): 1

到这里,我们就要设置LVM驱动器了。因此,我们需要使用默认的设置来使用整个驱动器。

First sector (2048-37748735, default 2048):
Using default value 2048
Last sector, +sectors or +size{K,M,G} (2048-37748735, default 37748735):
Using default value 37748735

选择分区的类型,这里我们要设置LVM,因此使用8e。使用l列出所有的类型。

Command (m for help): t

选择想要改变类型的分区。

Selected partition 1
Hex code (type L to list codes): 8e
Changed system type of partition 1 to 8e (Linux LVM)

在改变完类型之后,通过打印(p)选项来列出分区表。

Command (m for help): p

Disk /dev/sda: 19.3 GB, 19327352832 bytes
255 heads, 63 sectors/track, 2349 cylinders, total 37748736 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x9fae99c8

   Device Boot      Start         End      Blocks   Id  System
/dev/sda1            2048    37748735    18873344   8e  Linux LVM

使用w写入设置并退出fdisk工具,重启系统使设置生效。

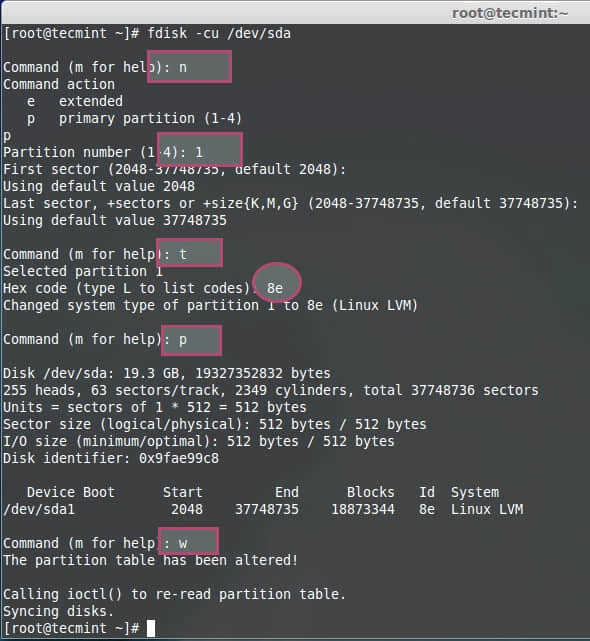

作为参考,我下面附上了截图来给你在创建LVM驱动器时一个明确的指导。

Create LVM Partition

创建LVM分区

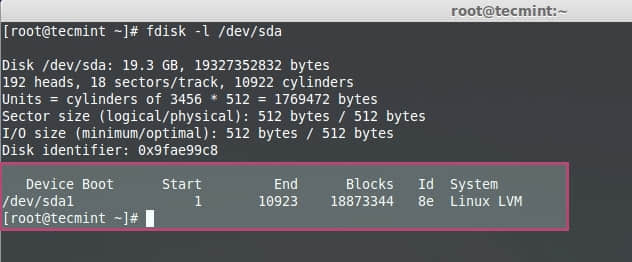

系统重启后,使用fdisk命令列出分区表。

# fdisk -l /dev/sda

Verify LVM Partition

验证LVM分区

第二步: 为LUN创建逻辑卷

现在我们使用‘pvcreate’命令创建物理卷。

# pvcreate /dev/sda1

用iSCSI的名字创建卷组来区分这个卷组。

# vgcreate vg_iscsi /dev/sda1

这里我定义了4个逻辑卷,因此在我的iSCSI target上就会有4个LUN。

# lvcreate -L 4G -n lv_iscsi vg_iscsi
# lvcreate -L 4G -n lv_iscsi-1 vg_iscsi
# lvcreate -L 4G -n lv_iscsi-2 vg_iscsi
# lvcreate -L 4G -n lv_iscsi-3 vg_iscsi

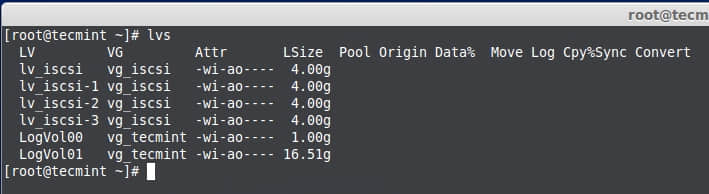

列出物理卷、卷组和逻辑卷确定。

# pvs && vgs && lvs
# lvs

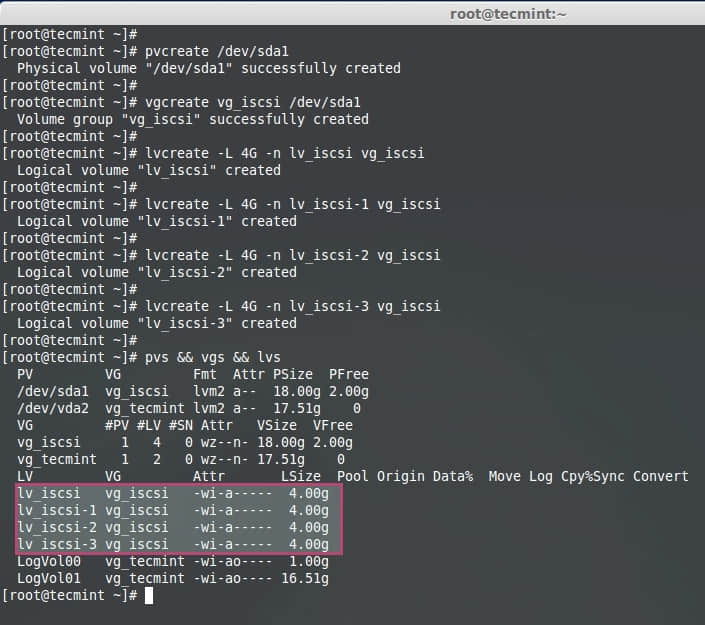

为了更好地理解上面的命令,我在下面包含了截图作为参考。

Creating LVM Logical Volumes

创建LVM逻辑卷

Verify LVM Logical Volumes

验证LVM逻辑卷

第三步: 在目标器中定义LUN

我们已经创建了逻辑卷并准备使用LUN,现在我们在目标器配置中定义LUN,只有这样做它才能用在客户机中(发起程序)。

用你选择的编辑器打开位于‘/etc/tgt/targets.conf’的目标器配置文件。

# vim /etc/tgt/targets.conf

追加下面的target配置文件中的定义。保存并关闭文件。

<target iqn.2014-07.com.tecmint:tgt1>
       backing-store /dev/vg_iscsi/lv_iscsi
</target>
<target iqn.2014-07.com.tecmint:tgt1>
       backing-store /dev/vg_iscsi/lv_iscsi-1
</target>
<target iqn.2014-07.com.tecmint:tgt1>
       backing-store /dev/vg_iscsi/lv_iscsi-2
</target>
<target iqn.2014-07.com.tecmint:tgt1>
       backing-store /dev/vg_iscsi/lv_iscsi-3
</target

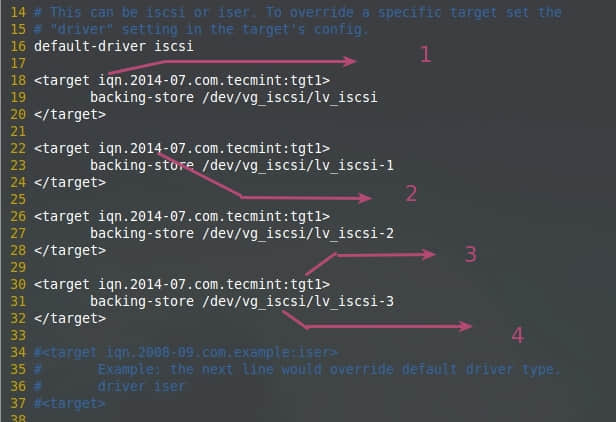

Configure LUNs in Target Server

在target中配置LUN

上图的解释:

  1. iSCSI 采取限定名 (iqn.2014-07.com.tecmint:tgt1).
  2. 名称随便你
  3. 用于确定目标名, 这是这台服务器中的第一个目标
  4. LVM共享特定的LUN。

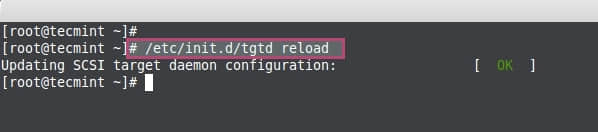

接下来使用下面的命令重载tgd服务配置。

# /etc/init.d/tgtd reload

Reload Configuration

重载配置

接下来使用下面的命令验证可用的LUN。

# tgtadm --mode target --op show

List Available LUNs

列出可用LUN

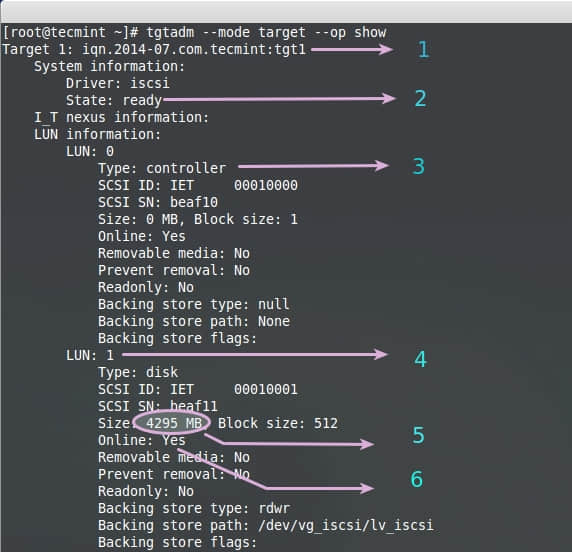

LUNs Information

LUN信息

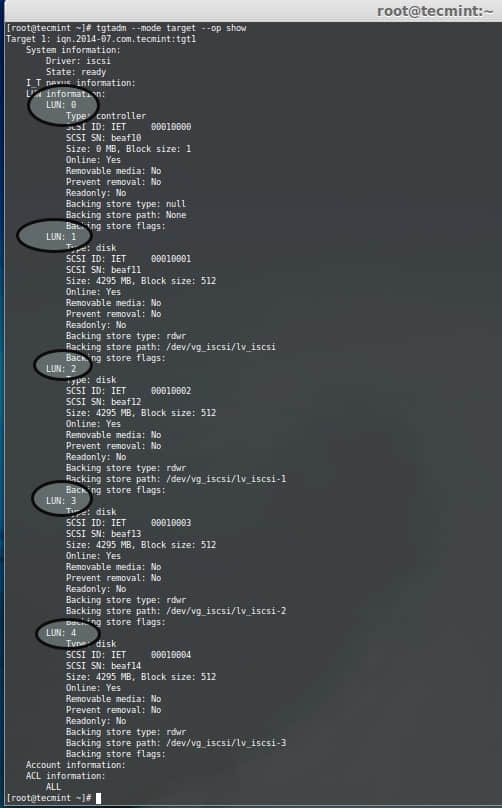

上面的命令会列出可用LUN的下面这些信息

  1. iSCSI 限定名
  2. iSCSI 已经准备好
  3. 默认LUN 0被控制器所保留
  4. LUN 1是我们定义的目标器
  5. 这里我为每个LUN都定义了4GB
  6. 在线: 是的,这就是可以使用的LUN

现在我们已经使用LVM为目标器定义了LUN,这可扩展并且支持很多特性,如快照。我们将会在第三部分了解如何用目标器授权,并且本地挂载远程存储。
