在 Linux 下使用 RAID(三):用两块磁盘创建 RAID 1(镜像)

2015-08-26
4分钟阅读时长

RAID 镜像意味着相同数据的完整克隆(或镜像),分别写入到两个磁盘中。创建 RAID 1 至少需要两个磁盘,而且仅用于读取性能或者可靠性要比数据存储容量更重要的场合。

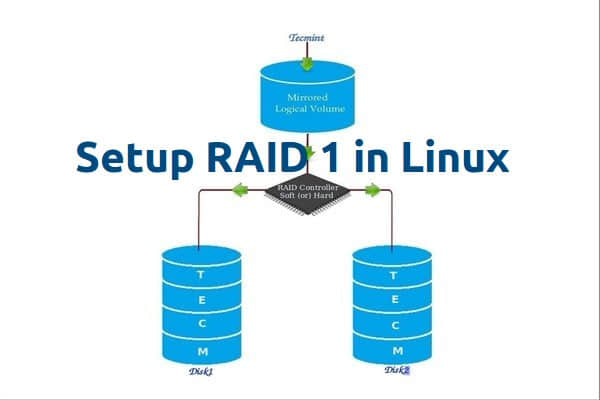

Create Raid1 in Linux

在 Linux 中设置 RAID 1

创建镜像是为了防止因硬盘故障导致数据丢失。镜像中的每个磁盘包含数据的完整副本。当一个磁盘发生故障时,相同的数据可以从其它正常磁盘中读取。而后,可以从正在运行的计算机中直接更换发生故障的磁盘,无需任何中断。

RAID 1 的特点

  • 镜像具有良好的性能。
  • 磁盘利用率为50%。也就是说,如果我们有两个磁盘每个500GB,总共是1TB,但在镜像中它只会显示500GB。
  • 在镜像如果一个磁盘发生故障不会有数据丢失,因为两个磁盘中的内容相同。
  • 读取性能会比写入性能更好。

要求

创建 RAID 1 至少要有两个磁盘,你也可以添加更多的磁盘,磁盘数需为2,4,6,8等偶数。要添加更多的磁盘,你的系统必须有 RAID 物理适配器(硬件卡)。

这里,我们使用软件 RAID 不是硬件 RAID,如果你的系统有一个内置的物理硬件 RAID 卡,你可以从它的功能界面或使用 Ctrl + I 键来访问它。

需要阅读: 介绍 RAID 的级别和概念

在我的服务器安装

操作系统 :  CentOS 6.5 Final
IP 地址    :  192.168.0.226
主机名    :  rd1.tecmintlocal.com
磁盘 1 [20GB]  :  /dev/sdb
磁盘 2 [20GB]  :  /dev/sdc

本文将指导你在 Linux 平台上使用 mdadm (用于创建和管理 RAID )一步步的建立一个软件 RAID 1 (镜像)。同样的做法也适用于如 RedHat,CentOS,Fedora 等 Linux 发行版。

第1步:安装所需软件并且检查磁盘

1、 正如我前面所说,在 Linux 中我们需要使用 mdadm 软件来创建和管理 RAID。所以,让我们用 yum 或 apt-get 的软件包管理工具在 Linux 上安装 mdadm 软件包。

# yum install mdadm     [在 RedHat 系统]
# apt-get install mdadm     [在 Debain 系统]

2、 一旦安装好mdadm包,我们需要使用下面的命令来检查磁盘是否已经配置好。

# mdadm -E /dev/sd[b-c]

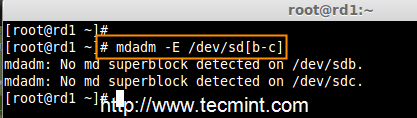

Check RAID on Disks

检查 RAID 的磁盘

正如你从上面图片看到的,没有检测到任何超级块,这意味着还没有创建RAID。

第2步:为 RAID 创建分区

3、 正如我提到的,我们使用最少的两个分区 /dev/sdb 和 /dev/sdc 来创建 RAID 1。我们首先使用fdisk命令来创建这两个分区并更改其类型为 raid。

# fdisk /dev/sdb

按照下面的说明

  • n 创建新的分区。
  • 然后按 P 选择主分区。
  • 接下来选择分区号为1。
  • 按两次回车键默认将整个容量分配给它。
  • 然后,按 P 来打印创建好的分区。
  • L,列出所有可用的类型。
  • t 修改分区类型。
  • 键入 fd 设置为 Linux 的 RAID 类型,然后按 Enter 确认。
  • 然后再次使用p查看我们所做的更改。
  • 使用w保存更改。

Create Disk Partitions

创建磁盘分区

在创建“/dev/sdb”分区后,接下来按照同样的方法创建分区 /dev/sdc 。

# fdisk /dev/sdc

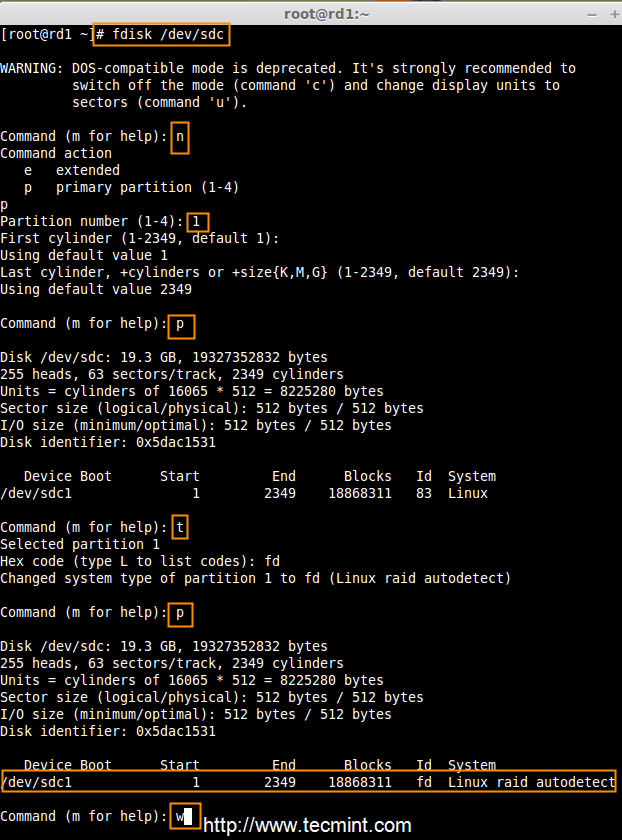

Create Second Partitions

创建第二个分区

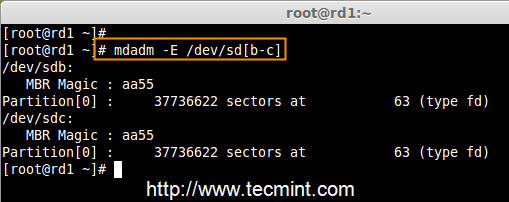

4、 一旦这两个分区创建成功后,使用相同的命令来检查 sdb 和 sdc 分区并确认 RAID 分区的类型如上图所示。

# mdadm -E /dev/sd[b-c]

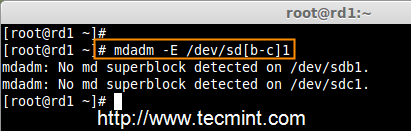

Verify Partitions Changes

验证分区变化

Check RAID Type

检查 RAID 类型

注意: 正如你在上图所看到的,在 sdb1 和 sdc1 中没有任何对 RAID 的定义,这就是我们没有检测到超级块的原因。

第3步:创建 RAID 1 设备

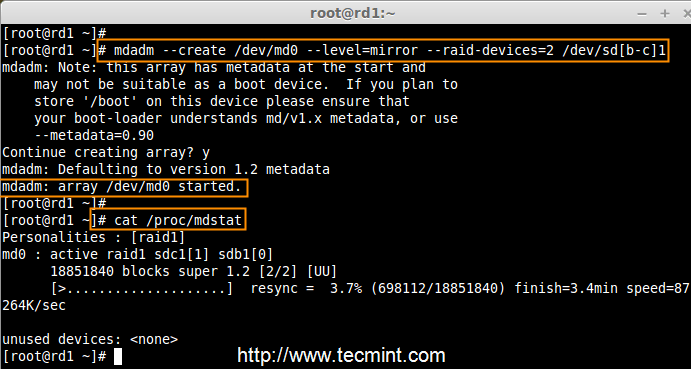

5、 接下来使用以下命令来创建一个名为 /dev/md0 的“RAID 1”设备并验证它

# mdadm --create /dev/md0 --level=mirror --raid-devices=2 /dev/sd[b-c]1
# cat /proc/mdstat

Create RAID Device

创建RAID设备

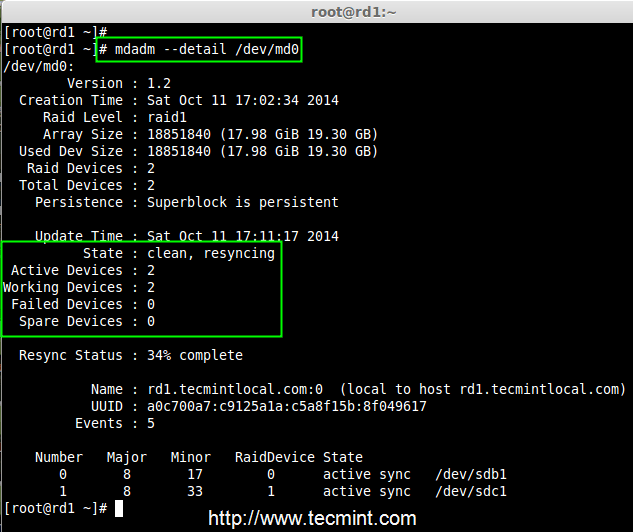

6、 接下来使用如下命令来检查 RAID 设备类型和 RAID 阵列

# mdadm -E /dev/sd[b-c]1
# mdadm --detail /dev/md0

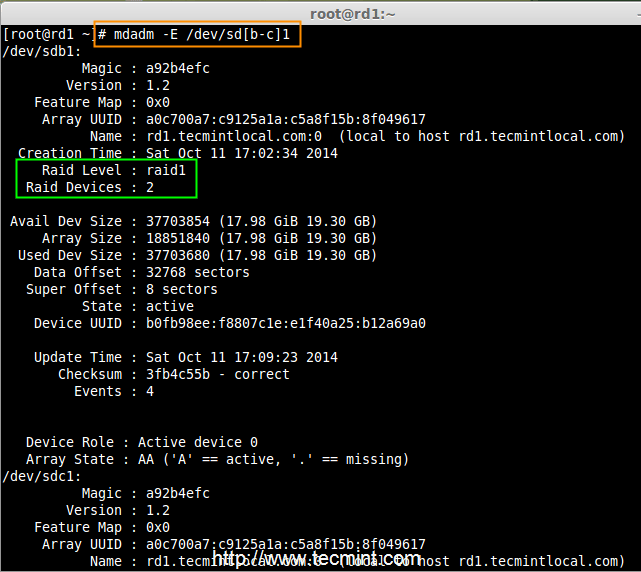

Check RAID Device type

检查 RAID 设备类型

Check RAID Device Array

检查 RAID 设备阵列

从上图中,人们很容易理解,RAID 1 已经创建好了,使用了 /dev/sdb1 和 /dev/sdc1 分区,你也可以看到状态为 resyncing(重新同步中)。

第4步:在 RAID 设备上创建文件系统

7、 给 md0 上创建 ext4 文件系统

# mkfs.ext4 /dev/md0

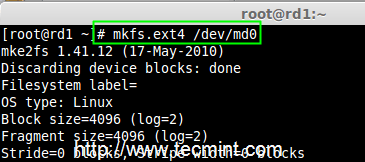

Create RAID Device Filesystem

创建 RAID 设备文件系统

8、 接下来,挂载新创建的文件系统到“/mnt/raid1”,并创建一些文件,验证在挂载点的数据

# mkdir /mnt/raid1
# mount /dev/md0 /mnt/raid1/
# touch /mnt/raid1/tecmint.txt
# echo "tecmint raid setups" > /mnt/raid1/tecmint.txt

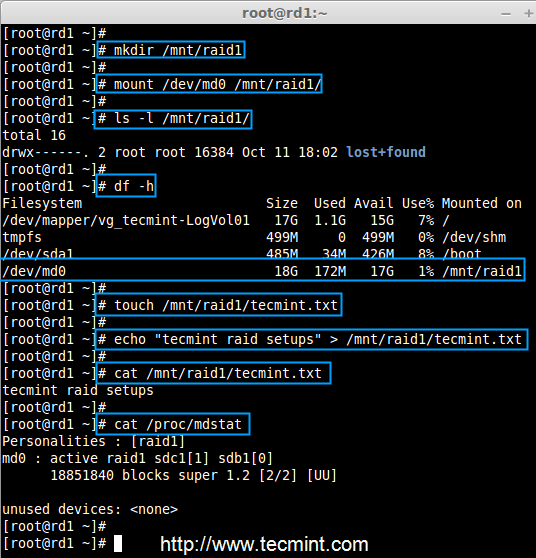

Mount Raid Device

挂载 RAID 设备

9、为了在系统重新启动自动挂载 RAID 1,需要在 fstab 文件中添加条目。打开/etc/fstab文件并添加以下行:

/dev/md0                /mnt/raid1              ext4    defaults        0 0

Raid Automount Device

自动挂载 Raid 设备

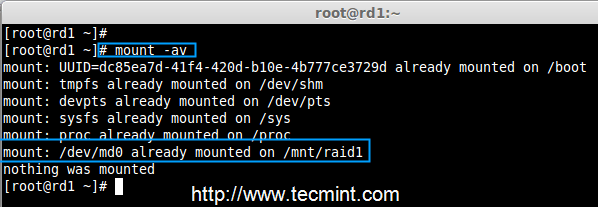

10、 运行mount -av,检查 fstab 中的条目是否有错误

# mount -av

Check Errors in fstab

检查 fstab 中的错误

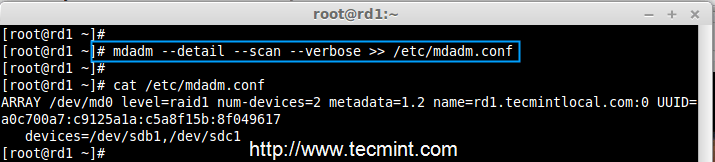

11、 接下来,使用下面的命令保存 RAID 的配置到文件“mdadm.conf”中。

# mdadm --detail --scan --verbose >> /etc/mdadm.conf

Save Raid Configuration

保存 Raid 的配置

上述配置文件在系统重启时会读取并加载 RAID 设备。

第5步:在磁盘故障后检查数据

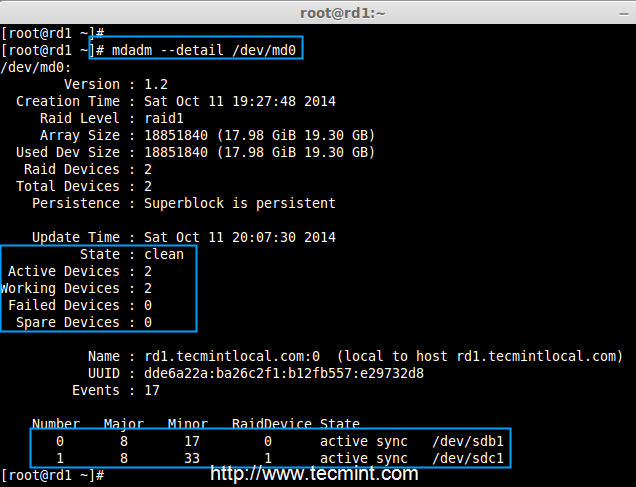

12、我们的主要目的是,即使在任何磁盘故障或死机时必须保证数据是可用的。让我们来看看,当任何一个磁盘不可用时会发生什么。

# mdadm --detail /dev/md0

Raid Device Verify

验证 RAID 设备

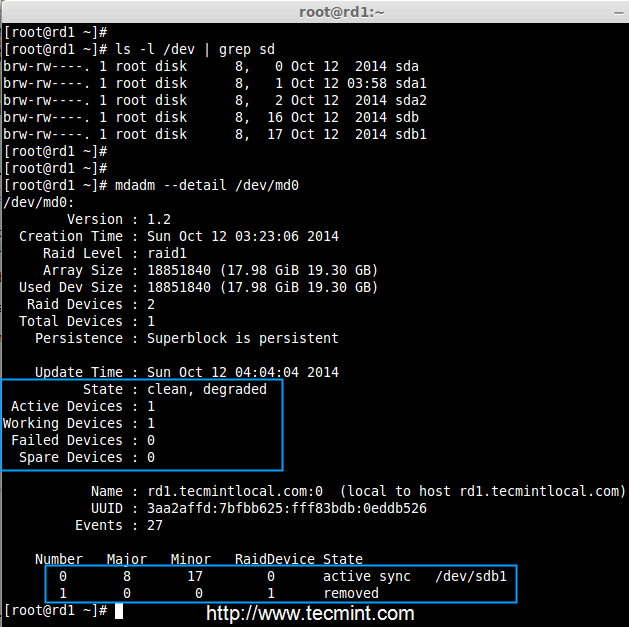

在上面的图片中,我们可以看到在 RAID 中有2个设备是可用的,并且 Active Devices 是2。现在让我们看看,当一个磁盘拔出(移除 sdc 磁盘)或损坏后会发生什么。

# ls -l /dev | grep sd
# mdadm --detail /dev/md0

Test RAID Devices

测试 RAID 设备

现在,在上面的图片中你可以看到,一个磁盘不见了。我从虚拟机上删除了一个磁盘。此时让我们来检查我们宝贵的数据。

# cd /mnt/raid1/
# cat tecmint.txt

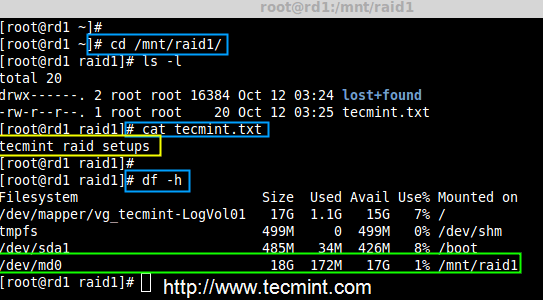

Verify RAID Data

验证 RAID 数据

你可以看到我们的数据仍然可用。由此,我们可以了解 RAID 1(镜像)的优势。在接下来的文章中,我们将看到如何设置一个 RAID 5 条带化分布式奇偶校验。希望这可以帮助你了解 RAID 1(镜像)是如何工作的。
