用树莓派计算模块搭建的工业单板计算机

2016-07-15
3分钟阅读时长

在 Kickstarter 众筹网站上,一个叫 “MyPi” 的项目用树莓派计算模块制作了一款 SBC( 单板计算机 Single Board Computer ),提供一个 mini-PCIe 插槽,串口,宽范围输入电源,以及模块扩展等功能。

你也许觉得奇怪,都 2016 年了,为什么还会有人发布这样一款长得有点像三明治,用过时的 ARM11 构建的 COM ( 模块化计算机 Compuer on Module )版本的树莓派单板计算机:树莓派计算模块。原因是这样的,首先,目前仍然有大量工业应用不需要太多 CPU 处理能力,第二,树莓派计算模块仍是目前仅有的基于树莓派硬件的 COM,虽然更便宜、有点像 COM 并采用同样的 700MHz 处理器的 零号树莓派 也很类似。

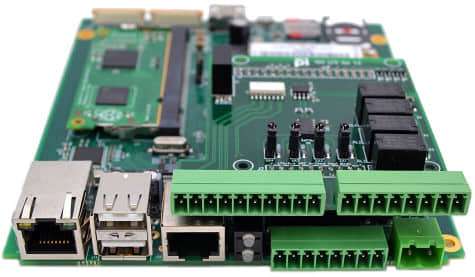

安装了 COM 和 I/O 组件的 MyPi

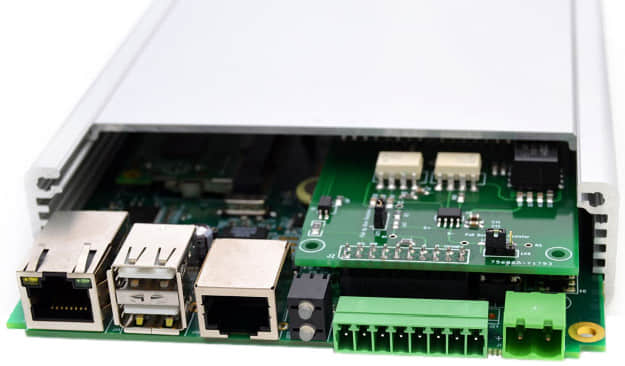

装入了可选的工业外壳中

另外,Embedded Micro Technology 还表示它的 SBC 还设计成可升级替换为支持的树莓派计算模块 —— 采用了树莓派 3 的四核、Cortex-A53 博通 BCM2837处理器的 SoC。因为这个产品最近很快就会到货,不确定他们怎么能及时为 Kickstarter 赞助者处理好这一切。不过,以后能支持也挺不错,就算要为这个升级付费也可以接受。

MyPi 并不是唯一一款新的基于树莓派计算模块的商业嵌入式设备。Pigeon Computers 在五月份启动了 Pigeon RB100 的项目,是一个基于 COM 的工业自动化控制器。不过,包括 Techbase Modberry 在内的这一类设备大都出现在 2014 年 COM 发布之后的一小段时间内。

MyPi 的目标是 30 天内筹集 $21,696,目前已经实现了三分之一。早期参与包的价格 $119 起,九月份发货。其他选项有 $187 版本,里面包含了价值 $30 的树莓派计算模块,以及各种线缆。套件里还有各种插件板以及工业外壳可选。

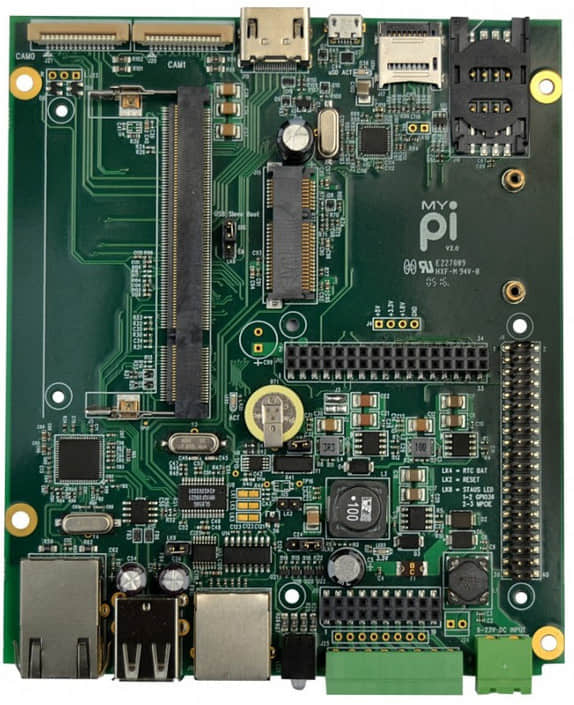

不带 COM 和插件板的 MyPi 主板

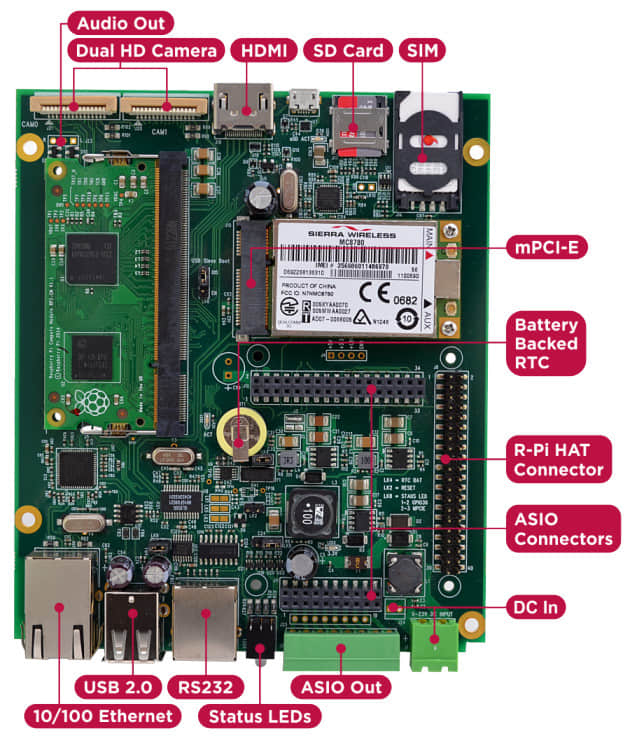

以及它的接口定义

树莓派计算模块能给 MyPi 带来博通 BCM2835 Soc,512MB 内存,以及 4GB eMMC 存储空间。MyPi 主板扩展了一个 microSD 卡槽,一个 HDMI 接口,两个 USB 2.0 接口,一个 10/100M 以太网口,还有一个像网口的 RS232 端口(通过 USB 连接)。

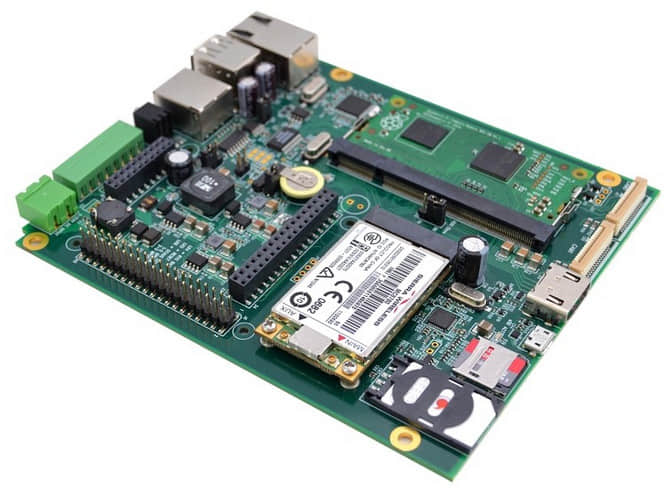

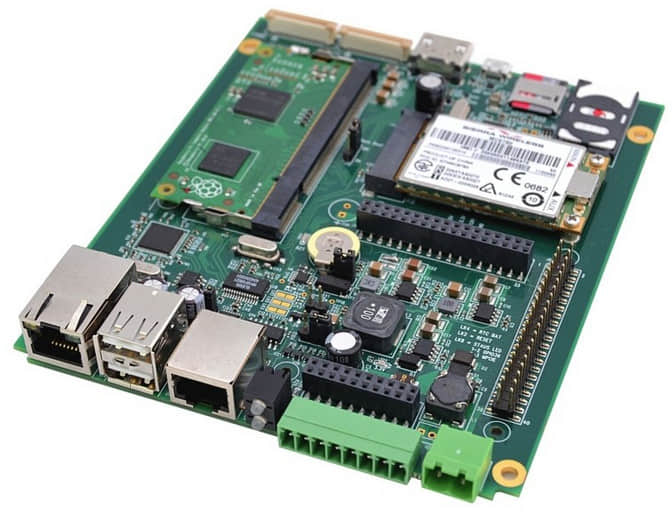

插上树莓派计算模块和 mini-PCIe 模块的 MyPi 的两个视角

插上树莓派计算模块和 mini-PCIe 模块的 MyPi 的两个视角

MyPi 还将配备一个 mini-PCIe 插槽,据说“只支持 USB,以及只适用 mPCIe 形式的调制解调器”。还带有一个 SIM 卡插槽。板上还有双标准的树莓派摄像头接口,一个音频输出接口,自带备用电池的 RTC,LED 灯。还支持宽范围的 9-23V 直流输入。

Embedded Micro 表示,MyPi 是为那些树莓派爱好者们设计的,他们拼接了太多 HAT 外接板,已经不能有效地工作了,或者不能很好地装入工业外壳里。MyPi 支持 HAT,另外还提供了公司自己定义的 “ASIO” (特定应用接口)插件模块,它会将自己的 I/O 扩展到载板上,载板再将它们连到载板边上的 8针的绿色凤凰式工业 I/O 连接器(标记了“ASIO Out”)上,在下面图片里有描述。

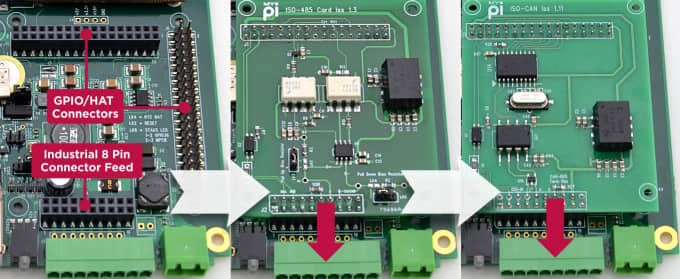

MyPi 的模块扩展接口

就像 Kickstarter 页面里描述的:“比起在板边插满带 IO 信号接头的 HAT 板,我们更愿意把同样的 IO 信号接到另一个接头,它直接接到绿色的工业接头上。” 另外,“通过简单地延长卡上的插脚长度(抬高),你将来可以直接扩展 IO 集 - 这些都不需要任何排线!”Embedded Micro 表示。

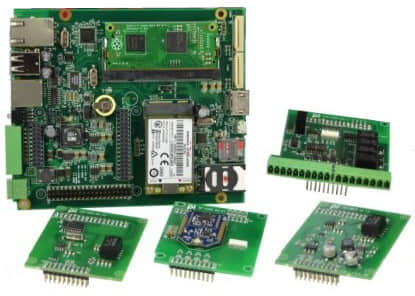

MyPi

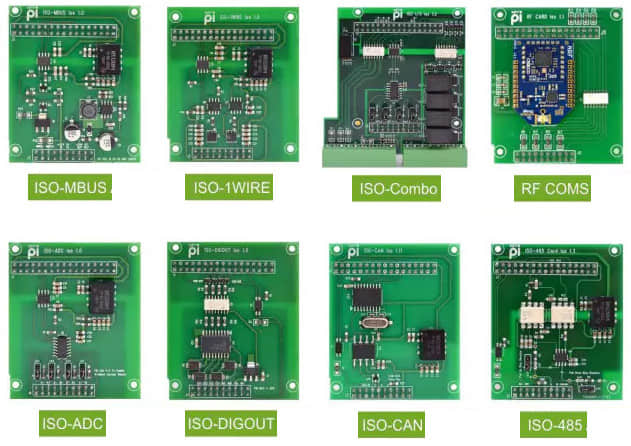

它的可选 I/O 插件板卡

像上面展示的,这家公司为 MyPi 提供了一系列可靠的 ASIO 插卡,。一开始这些会包括 CAN 总线,4-20mA 传感器信号,RS485,窄带 RF,等等。

更多信息

MyPi 在 Kickstarter 上提供了 7 月 23 日到期的 79 英镑($119)早期参与包(不包括树莓派计算模块),预计九月份发货。更多信息请查看 Kickstarter 上 MyPi 的页面 以及 Embedded Micro Technology 官网
